Предназначение

MyDraw - векторный редактор деловой графики от компании Nevron. В нем можно создавать блок-схемы, планы помещений, диаграммы связей, генеалогические деревья, интеллект-карты... В отличие от векторных редакторов общего назначения в программах деловой графики имеются встроенные библиотеки, сгруппированные по областям знаний, с тематическими фигурами. Есть такие элементы, как соединительные линии, которые умеют "приклеиваться" к узлам различных элементов и следовать за ним при его перемещении.

MyDraw

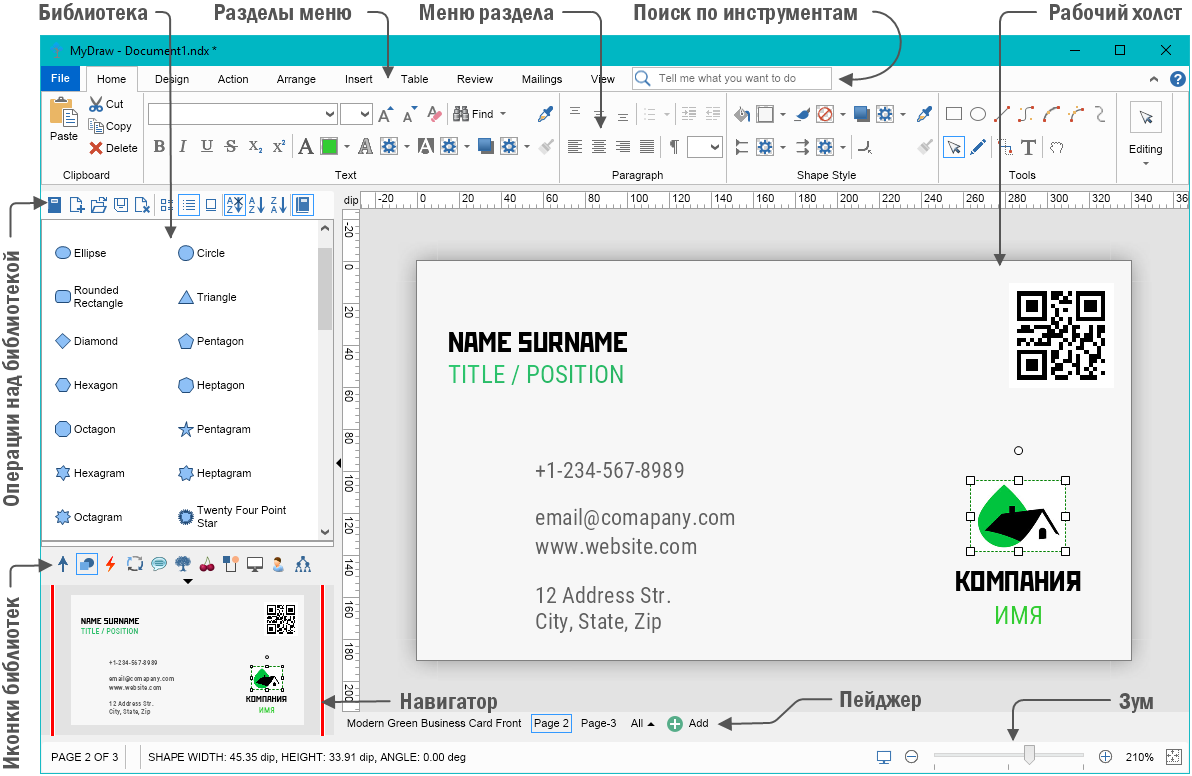

Интерфейс

Библиотека элементов. Находится слева. В момент времени открыта одна библиотека. По кнопке можно вызвать список библиотек, отметить галочкой те, которые понадобятся быстрее других. Иконки отмеченных библиотек разместятся под окном выбора элементов. Теперь переключаться между библиотеками можно одним кликом.
Из библиотеки на рабочее полотно элементы перетаскиваются мышью.
Программа предоставляет возможность создать и сохранить свою библиотеку. Для этого надо нажать на кнопку , задать имя библиотеки и нажать [Ok]. Чтобы наполнить свою библиотеку надо с холста скопировать элемент в буфер обмена, а потом вставить его в окно библиотеки. Элементу в библиотеки можно задать имя, что делается через вызов контекстного меню на элементе. Чтобы библиотека была доступна в другом документе надо сначала ее сохранить по кнопке , а в другом документе открыть по кнопке .

Меню. Вид верхнего меню стандартен для большинства офисных приложений. Если вы теряетесь в английском интерфейсе, то его можно поменять на русский - нажмите в верхнем меню File, потом кнопку [Options] - там найдете изменения языка интерфейса. Однако локализация неполная и немало элементов интерфейса на русский все-таки не переведены. Языковые изменения вступают в силу после перезагрузки программы.

Навигатор. Находится под библиотекой. Очень удобен для изменения масштаба холста и для перемещения по холсту в режиме крупного масштаба.

Пейджер. Находится слева под рабочим холстом. В одном документе может быть не одна страница. Пейджер позволяет переключаться между страницами, создавать новые, переименовывать страницы, менять последовательность страниц.

Некоторые удобности

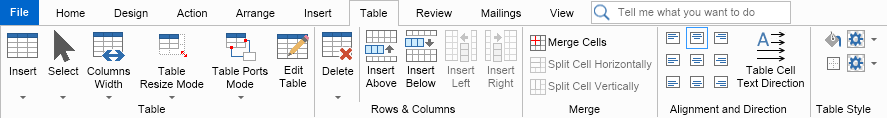

Таблицы. Функционал создания и редактирования таблиц, пожалуй, лучший из всех редакторов деловой (а, может быть, и в целом векторной) графики. Всё реализовано грамотно и удобно. Работе с таблицами отведена даже целая панель меню:

MyDraw - таблицы

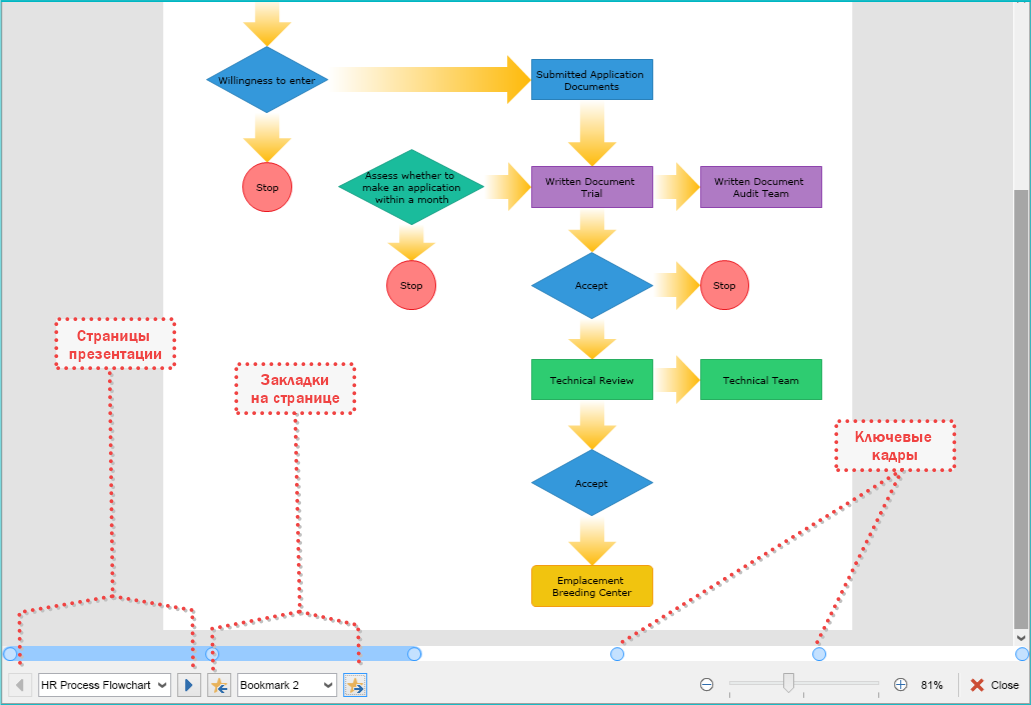

Презентация. Интересный функционал совсем немного недоведенный до логического конца. Его идея состоит в том, чтобы в режиме Презентации переключаться между страницами или между закладками. Перед Презентацией, конечно, надо бы новые страницы и/или закладки создать. Новые страницы создаются через Пейджер по кнопке [Add]. Новые закладки создаются на панели View. Смысл закладок в том, что они друг от друга отличаются степенью зумирования и координатами X и Y. Включение режима Презентации - на панели View (или по кнопке на нижней панели). После его включения слайд занимает весь экран. Внизу находится навигатор по презентации. Во-первых, можно последовательно переходить от страницы к странице (переход резкий). Во-вторых, можно последовательно переходить от закладки к закладке (переход плавный). В-третьих, можно перейти на любую страницу или на любую закладку из очереди. В-четвертых, можно изменять масштаб слайда стандартным ползунком зуммирования. А вот чего не хватает - так это возможностями силами программы записать видео презентационного процесса. Поэтому, для исполнения этой задачи надо привлекать сторонние видеограбберы, например, oCam.

MyDraw - презентация

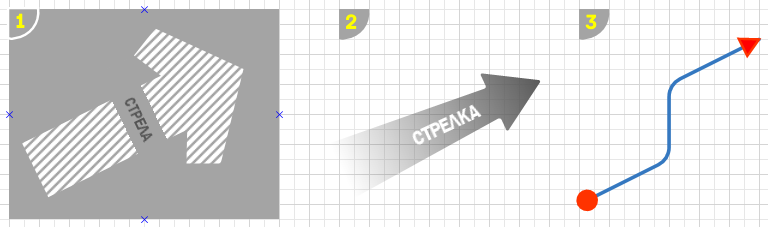

Стрелы, стрелки, стрелочки. Рисовать стрелки в этом приложении одно удовольствие. Потому что можно почти всё. Что примечательного в тех объектах, что на скриншоте ниже? 1) Очень большой выбор штриховки. Можно нарисовать стрелку любой формы. 2) Можно наложить градиент любого типа, любого цвета, в том числе с одним прозрачным цветом. Закруглить уголки. 3) Можно сделать наконечники разного размера с точностью до пикселя, с одним из двух направлений. А также разного цвета, градиента, различной заливкой и обводкой индивидуально наконечника. Возможностей, выраженных в последнем предложении, нет даже у Visio.

MyDraw - стрелки

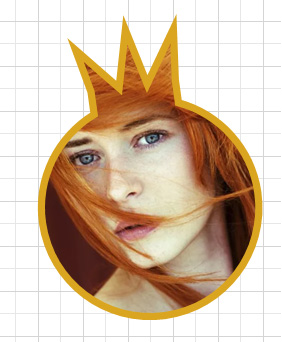

Встраивание изображения в фигуру. Полезный и эффектный функционал, позволяющий вставлять изображение с компьютера в любую фигуру в редакторе таким образом, что всё, что выходит за границы фигуры маски́руется (становится невидимым). До данного функционала докопаться в MyDraw не так просто. Надо вызвать на фигуре контекстное меню. Далее Format Geometry > Geometru Fill. В открывшемся окне в поле Type выбрать Image Fill и нажать кнопку [Select Image] для выбора изображения в вашего компьютера. Позиционирование картинки внутри фигуры зависит от выбора Texture Mapping. В результате можно достичь интересных дизайнерских эффектов, если заранее создать фигуру интересной формы, поэкспериментировать в обводкой и тенью...

MyDraw - маска

Поворот текста с поворотом фигуры. Еще одно открытие, сделанное мной в MyDraw не в пользу Visio: в нарисованную фигуру можно внедрить текст. Это можно сделать и в Visio, но после переворачивания фигуры на 180º текст в Visio тоже переворачивается на тот же угол и становится вверх ногами. А вот в MyDraw по умолчанию происходит отслеживание угла поворота фигуры и текст не переворачивается после поворота на угол, больший по модулю 90º, чтобы текст читался. Более того, за это отвечает параметр, который можно изменить. Запредельная гибкость!

Скачать

По традиции предоставляем портабельную версию для скачивания: MyDraw 3.9 portable (пароль для разархивирования: newart.ru). В архиве также находится руководство пользователя на английском в pdf-формате. При первом запуске программы в папке программы образуется подпапка MyDraw - так и должно быть.
Также на сайте компании-разработчика вы можете прочитать подробное руководство пользователя на английском.
