ConceptDraw DIAGRAM

О программе

ConceptDraw DIAGRAM Pro – это редактор бизнес-графики, в котором удобно создавать деловые иллюстрации, схемы, диаграммы, в том числе многостраничные. Программа обладает встроенной библиотекой элементов на разные темы. Редактирование происходит в парадигме векторной графики, т.е., элементы масштабируются без потери качества, свободно меняется стиль их оформления, есть полноценный экспорт в SVG, EPS, Visio.
Очень корректно в редакторе открываются файлы Visio, лучше других программ для деловой графики, некоторые их которых тоже умеют открывать Visio файлы. Также есть импорт из PowerPoint.
Раньше программа ConceptDraw DIAGRAM называлась ConceptDraw Pro.

Практика

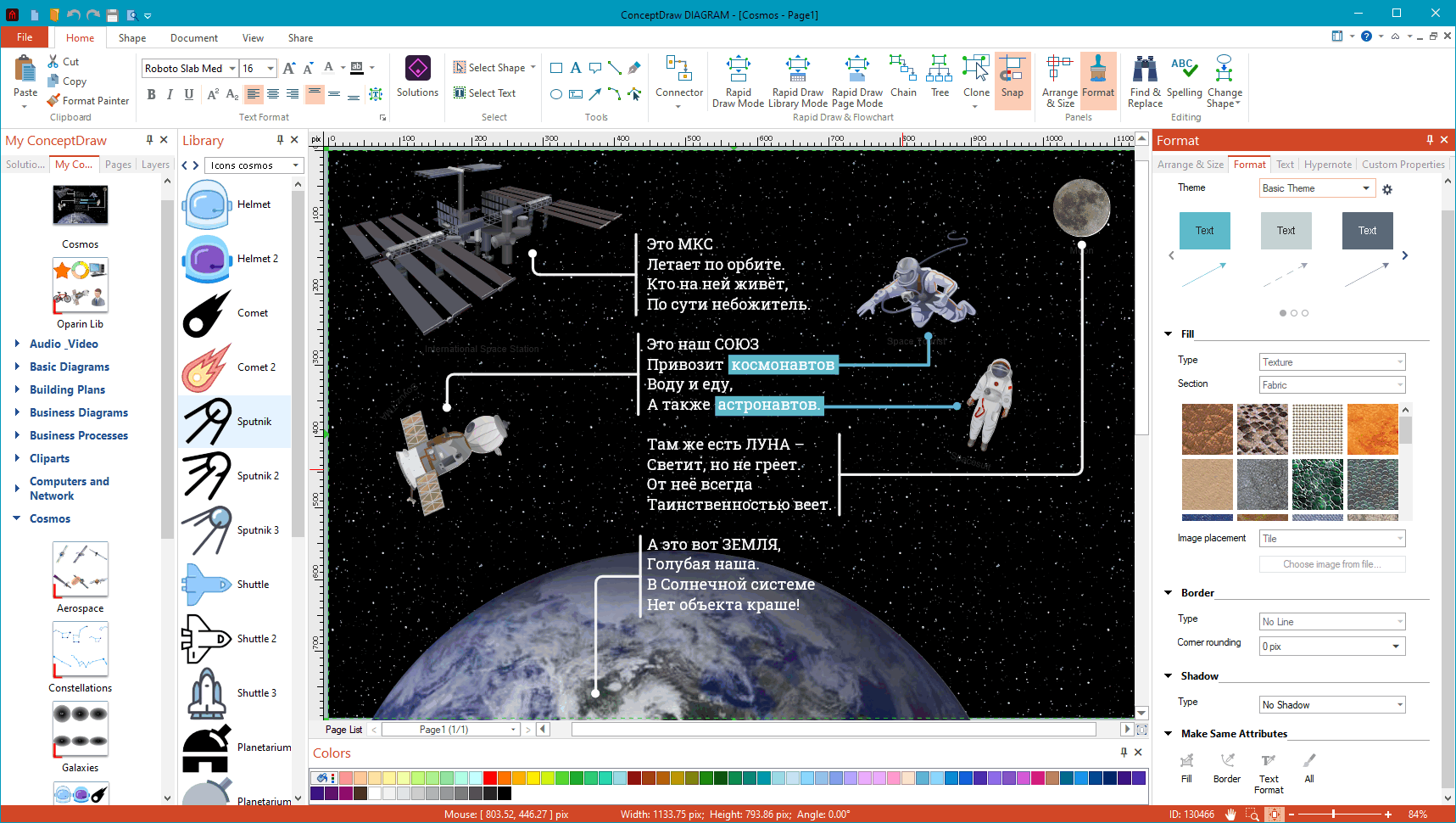

Библиотека элементов располагается слева на закладке Solutions. Откройте тему, откройте пункт Libraries и ткните мышкой на библиотеку. Рядом с левым сайдбаром появится еще один сайдбар с конкретными элементами, которые можно перетаскивать на холст.
Обратное движение элементов также возможно. В библиотеку можно перетаскивать объекты с холста и они будут закреплены за библиотекой в дальнейшем чтобы использовать в следующих документах.
По умолчанию в программе урезанных набор библиотек. Но можно скачать расширенный набор (см. ссылку на скачивание в конце статьи). Из этого набора файла *.cdl нужно скопировать в c:\Users\<user_name>\Documents\My ConceptDraw\ и новые библиотеки появятся на закладке My ConceptDraw левой панели программы. Если на диске нет вышеназванной папки, то ее создать вручную.
На закладке Solutions есть поиск по библиотеке. Чтобы нужный вам объект попадал в поисковую выдачу по нужному контексту надо прописать этот контекст в поле prompt в свойствах объекта и перегрузить программу.

Заливка фигуры удобна и многофункциональна. Если выделить фигуру, то на закладке Format правого сайдбара в разделе Fill можно выбрать тип заливки в поле Type. Это может быть:

• Сплошной цвет. Выбор из списка, цветовой карты, пипеткой.
• Градиент. Выбор двух цветов и направления.
• Шаблон. Фигура будет замощена одним из 39 шаблонов.
• Текстура. В фигуру будет вписана одна из предложенных или выбранная с диска картинок. Или размножена по площади или вписана в одном экземпляре.
• Изображение. Картинка должна будет выбрана с диска. Может быть настроено смещение, а также выбор размера – или вписать по размеру фигуры или ограничить площадью фигуры выбранную область картинки оригинального размера.

Фоны можно создавать в виде страниц, а потом у рабочих страниц выбирать фон из созданных ранее страниц. Интересный подход. Есть приятные встроенные фоны: Basic Shapes > Libraries > Backgrounds.

Стили. Удобно работать со стилями, добавлять свой. Это в правом сайдбаре на закладке Format. Достаточно выделить отформатированный по вашему вкусу элемент, на закладке Format в разделе Style пролистать странички со стилями пока не увидите серые прямоугольники с плюсиком, нажать на прямоугольник и стиль готов. Теперь новый стиль может быть применен к другим элементам.

Коннекторы. Отличительная черта всех редакторов деловой графики – это соединительные линии между элементами, которые призваны олицетворять связи между объектами. Эти коннекторы прикрепляются к границе элемента и при дальнейшем перемещении элемента по холсту кончик линии следует на ним.

Внутри фигуры можно перемещать текст. Для этого есть кружочек первоначально в середине фигуры, за который можно зацепиться мышкой и тянуть. Это самый легкий способ размещения текста внутри фигуры из всех способов в других программах, которые прошли через мои руки.

В программе реализован презентационный режим. В правом сайдбаре есть закладка Presentation. Если на этой закладке нажать на треугольничек ▶ то документ можно просматривать по страницам как в презентации PowerPoint просматривать слайды.
В презентационном режиме удобно эксплуатировать функционал ссылок. Если до презентации выделить объект на холсте, перейти на закладку Hypernote в правом сайдбаре, и организовать ссылку на страницу или даже элемент на какой-то странице, то эта ссылка будет работать во время презентации по клику. В режиме же редактирования эта ссылка также будет отрабатывать, но уже по двойному клику.

Кроме традиционных вариантов экспорта ConceptDraw DIAGRAM умеет сохранять в анимированный gif. Кадрами служат Pages, которые создаются в нужном количестве, на каждой странице своя видоизмененная картинка. В окне экспорта при выборе выходного формата GIF есть настройка времени смены кадров.

Программа обладает шармом векторного редактора. Доступен не только экспорт в самый распространенный векторный формат SVG, но и импрорт SVG. Налажена работа с узлами – на напели меню Shape есть кнопки [Edit Vertex] и [Add Vertex].

Во время сессии открывать/создавать можно несколько файлов/документов. Переключение между ними производится по кнопке [Windows List], расположенной вверху справа. Обращаю на это внимание, т.к. это действие не совсем очевидно. В других программах пользователь привык к табам над или под основным холстом.

Для продвинутых пользователей есть возможность поработать со скриптовым языком программирования CD Basic для повышения функциональности вашего документа до высот приложения. Для начала надо открыть панель разработчика: File > Options > View > Show developer tab. А дальше… я не разбирался. Наверное, что-то можно делать про примеру VBA в MS Office.
