Smart MindMap

О программе

Smart MindMap – программа для создания деловой графики, которая не перегружает мозг пользователя сложностью интерфейса и заумными функциями. Вместе с тем, необходимый функционал для полноценной работы присутствует и работает хорошо. В программе удобно собирать схемы и диаграммы, разрабатывать интеллект-карты и инфографику. Присутствует довольно богатая библиотека предустановленных форм и объектов, а также иконок и других изображений векторного формата.

Принцип работы

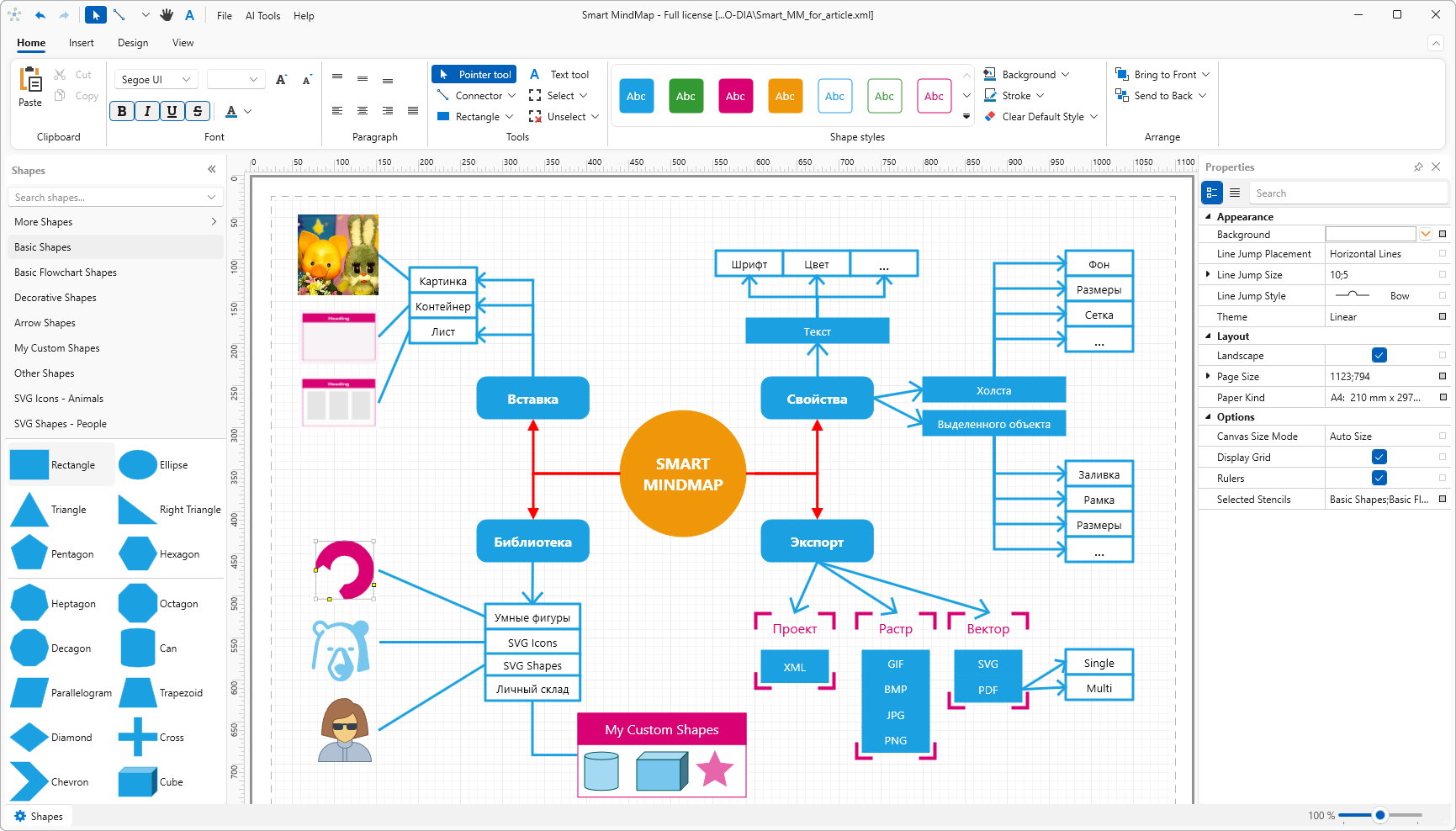

Слева из наборов библиотеки надо перетягивать объекты на холст, располагать их в нужном порядке с требованиями вашей композиции. Соединять фигуры можно с помощью четырех типов линий. Отличительной чертой всех программ деловой графики является прилипание концов соединительных линий к точкам привязки фигур. Это значит, что после соединения линии с фигурой и последующего передвижения фигуры на другое место, кончик линии будет сам следовать за фигурой.

Если соединительные линии пересекаются на вашей схеме, то по умолчанию на месте пересечение у одной из них возникает бугорок, говорящий о том, что это две разные непересекающиеся сущности. Вид этого бугорка возможно настроить. Даже разрешается указать какая линия будет иметь бугорок – вертикальная или горизонтальная.

Справа от основного холста есть панель Properties, которая первоначально скрыта, но ее можно раскрыть и закрепить. При выделение какого-то объекта на холсте на этой панели выводятся свойства объекта с возможностью их редактировать. Если нет выделенного объекта, то на этой панели общие свойства холста.

Объект можно на время заблокировать от изменений. Полезная функция, когда надо импортировать фотографию/скриншот и вокруг этого изображения уже плясать, проводя какие-то стрелочки к участкам изображения... Если его не блокировать, то стрелочки будут липнуть к краям картинки создавая трудности...

Разработчики позиционируют свою программу как инструмент для создания интеллект-карт, даже в название программы этот смысл вынесли. Но, честно говоря, тут есть только одна функция, которая отличает такой класс программ от более общего класса программ деловой графики. Так вот, если составить иерархическую схему с блоками и связями между ними, на что способна любая программа деловой графики, то в Smart MindMap можно выделить всю схему на холсте и в меню на плашке Design поменять вид схемы на другой по кнопке Re-Layout Subordinates. Можно также без выделения преобразовать всю страницу со всеми схемами по кнопке Re-Layout Page. Такая возможность относится чисто к mindmap-редакторам.

Библиотека

Очень полезная штука. Объекты, разные формы, иконки рассортированы по категориями. По умолчанию в библиотеке отображается всего несколько категорий. Чтобы вывести на эту панель другие категории надо кликнуть плашку More Shapes и отметить нужную категорию. Для дизайнера будет большим плюсом богатая коллекция SVG Icons иконок, выполненная в едином стиле. Еще есть не менее богатый набор SVG Shapes – это разноцветные более сложносочиненные иконки, у которых, к сожалению, заданные цвета в рамках программы менять нельзя. У иконок SVG Icons – можно менять цвет. Если вы хотите сохранить что-то из SVG Shapes в векторе на свой компьютер, то надо просто выделить эту фигуру и через меню File > Export As > vector (SVG) открыть окно экспорта. В нем кликнуть на ссылку more options и отметить Export Only Selected Shapes.

Дизайнеры-профессионалы и даже дизайнеры-любители в курсе достоинств векторного формата SVG – файл мало весит, качество отображение не зависит от масштабирования, его можно анимировать и даже использовать как контейнер для небольших веб-приложений. А вот импортировать SVG в Smart MindMap к сожалению нельзя.

В библиотеке есть еще одна замечательная фишка – раздел My Custom Shapes. Это место хранения фигур, которые должны быть всегда под рукой, чтобы использовать в любое время, в любом проекте. Чтобы добавить туда объект надо его выделить на холсте, вызвать контекстное меню по правой кнопке мыши и выбрать пункт Add to custom shapes library.

Эскпорт

Экспорт возможен в PNG, JPG, BMP, GIF, PDF, SVG. Делается через меню: File > Export As. Сохранять можно как весь холст, так и выделенный участок. Отдельно следует сказать об импорте в PDF. Если выбрать Single-page PDF file, то вся площадь холста сохраняется в одну страницу PDF документа. Если выбрать Multi-page PDF file, то в PDF документе будут страницы согласно разбиению холста на страницы.

Через меню File > Save As сохраняется проект, доступный для следующей работы над ним. Форматом проекта программы является XML – это структурированный текст, не бинарник. XML в умелых руках таит в себя массу преимуществ. Например, можно отредактировать текст файла в простом Блокноте – так у всех овалов поменять код цвета заливки на другой. И при следующем открытии этого файла в Smart MindMap овалы будут уже другого цвета. Если в проекте несколько десятков овалов, такой подход сэкономит много времени. При массовой макрозамене в текстовом файле не помешают знания регулярных выражений, но в очевидных сценариях реально обойтись и без них.

Скачать, почитать

🌐 Скачать Smart MindMap 11 портабельную сборку. Пароль для разархивирования newart.ru. Проверял на Windows 10.
📘 Примеры Smart MindMap схем. Этот файл был экспортирован из Smart MindMap в PDF. Данный проект с примерами открывается у пользователя при самом первом запуске программы. Если вы не успели этот проект сохранить, то я для вас сохранил PDF.
