Grapholite

Предназначение

Grapholite – векторный редактор деловой графики от компании Aphalina. В нем можно создавать блок-схемы, планы помещений, UML диаграммы, круговые диаграммы, схемы BPMN, диаграммы связей, структуру и наброски веб-страниц, разного рода технические рисунки, схемы компьютерных сетей, макеты интерфейсов программ и многое другое. Для вышеназванных тем предустановлены графические элементы, которые просто перетаскиваются мышкой на холст программы. Между элементами можно прокладывать соединительные линии по самым замысловатым траекториям. Линия-связь прочно соединяется со своими двумя элементами, так, что при перетаскивании элемента в другое место, конец связи будет следовать за ним. Приложение работает на настольных компьютерах с мышкой (или пером), и на планшетах с сенсорными экранами, под которые оно отлично оптимизировано.

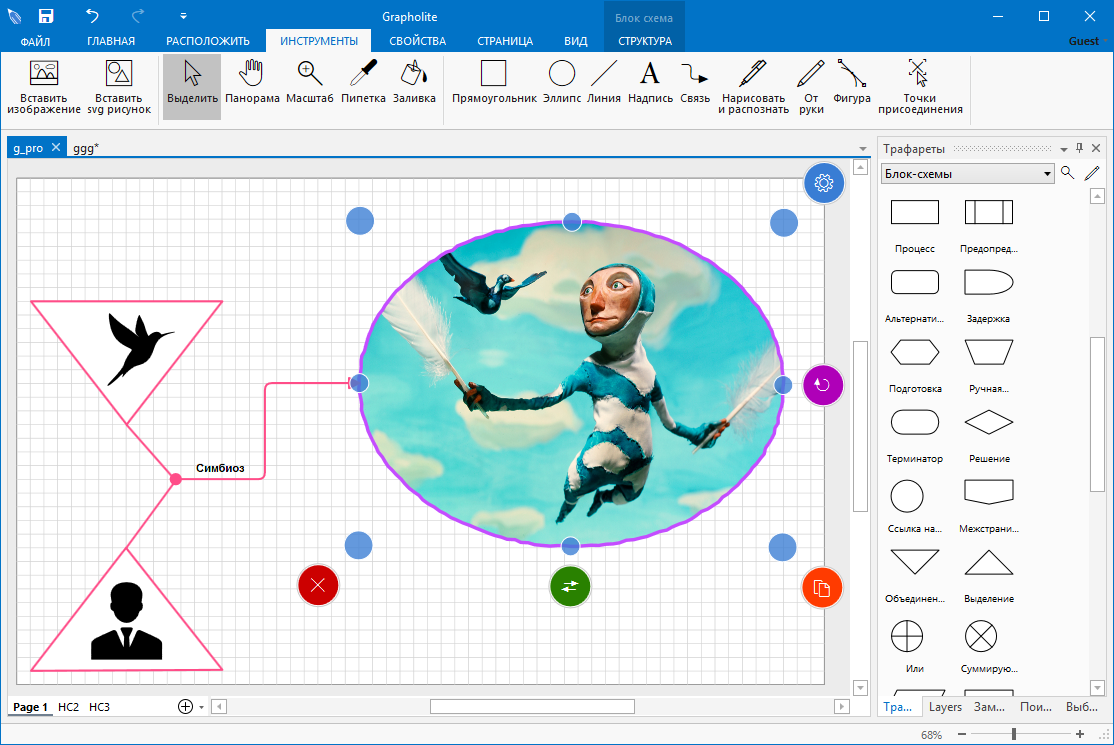

Структура интерфейса

Смотрим наверх:

ФАЙЛ. На этой странице вы можете выбрать шаблон страницы по заданной теме. Шаблон подразумевает, что заранее открыт определенный трафарет с нужными по этой теме элементами и заданы некоторые настройки вида страницы. Считаю, что эта картинка с шаблонами на этой закладке нужна лишь для того, чтобы просто наглядно за раз показать, что вообще в программе можно создавать. Потому что трафарет можно выбрать любой в любое время.
Также на этой закладке полезные команды открытия, сохранения, экспорта, печати.

ГЛАВНАЯ. На эту панель меню вынесены основные инструменты для настройки вида тех элементов, которые уже находятся на холсте. Элемент надо выделить и назначить ему другую заливку, обводку, прозрачность...

РАСПОЛОЖИТЬ. На этой панели находятся инструменты для изменения взаимного расположения выделенных элементов. Их можно разными способами выравнивать.

ИНСТРУМЕНТЫ. На панели собраны наиболее востребованные инструменты. Из востребованных, наверное, наиболее востребованная кнопка – [Выделить].

СВОЙСТВА. На этой панели производится тонкое позиционирование выделенного элемента на холсте. Его можно перемещать на заданное количество выбранных единиц измерений (пиксели, миллиметры...), поворачивать на заданный угол, менять его размеры. Здесь же можно назначать ссылки, на которые будет переходить пользователь при клике по элементу – ссылки могут вести как на другой элемент схемы (в том числе располагающемся на другой странице), так и на интернет-сайт.

СТРАНИЦА. Здесь полезные инструменты по работе с сеткой, которая помогает точно позиционировать элемент визуально даже с посредством мышки. Можно регулировать шаг сетки, указывать на необходимость "прилипания" к сетке и, вообще, задавать отображение/скрытие сетки.

ВИД. Здесь есть кнопки для быстрого перехода на закладки правого сайдбара и кнопки для изменения расположения страницы относительно высоты и ширины полезного окна.

СТРУКТУРА. Если вы используете программу для создания сложных схем и ментальных карт, то на этой панели вы можете испытать интеллектуальные возможности программы по автоматическому распределению элементов на холсте.

Смотрим направо:

САЙДБАР – это правая боковая панель, состоящая из своих закладок:

Некоторые неочевидные возможности

Интуитивное рисование. Очень интересный инструмент, который я встречал всего один раз. А испробовал в работе я несколько десятков различных рисовалок и графических редакторов. Итак, на панели ИНСТРУМЕНТЫ есть две кнопки [Нарисовать и распознать] и [От руки]. Рекомендую использовать первую. После нажатия на [Нарисовать и распознать] начинайте рисовать от руки, в том числе мышкой, например, круг. Он, конечно, окажется у вас кривенький, но как только вы замкнете линию и отпустите кнопку мыши... О, чудо! Ваше сморщенное яблоко превратится в идеальный круг! Таким же образом можно рисовать и фигуры с прямыми сторонами, например, треугольники, прямоугольники, звёзды... См. видеоролик ниже.

Работа с SVG. В интернете можно найти много иконок и артов, выполненных в этом векторном формате. Любой из SVG файлов можно загрузить в программу для использования в своей работе. Это делается на панели ИНСТРУМЕНТЫ. После вставки вам, возможно, захочется его отредактировать. И если масштабирование и изменение цвета доступно сразу, то на работе с узлами – затык. Так вот, надо сначала на панели РАСПОЛОЖИТЬ преобразовать элемент в спрайт одноименной кнопкой, а потом на панели ИНСТРУМЕНТЫ активизировать кнопку [Фигура].

Создание PDF с гиперссылками. На каждый элемент можно задать гиперссылку, ведущую на другой элемент, в том числе на другой странице, или на адрес в интернете. Действия ниже производятся на панели СВОЙСТВА.
Ссылка на сайт:
- Выделить элемент
- В поле "Ссылка" написать URL
- Нажать клавишу [Enter] (обязательно)
Ссылка на элемент:
- Выделить элемент_1
- Нажать кнопку [Фигура]
- Нажать на элемент_2
  или
- Перейти на другую страницу проекта
- Нажать элемент_3
Теперь при выделении элемента со ссылкой в его верхнем левом углу будет возникать небольшой блок с текстом ссылки, по которой можно кликнуть и перейти в нужное место – на сайт или на элемент, в том числе на элемент на другой странице. Данный функционал приобретает практическую пользу при создании многостраничного документа, который экспортируется в PDF.

Вставить на место. Небольшая, но приятная фича копирования элемента с одной страницы на другую точь-точь в то же самое место: выделить элемент на странице_1, скопировать его в буфер обмена, перейти на страницу_2, нажать правую кнопку мыши, выбрать пункт "Вставить на место". Элемент займет точно такое же место, которое было у него на странице_1. Когда это полезно? Например, когда вы делаете многостраничный PDF документ и, следуя задуманному дизайну, размножаете элемент дизайна по разным страницам.

Загадка. На официальном сайте этого редактора я постоянно натыкался на факты сравнения его с MS Visio, программой, которая является стандартом в мире деловой графики. Разработчики Grapholite с упоением расписывали некоторые преимущества их творения над Visio, и даже нарисовали в своем редакторе большую сравнительную схему, в которой Grapholite побеждает Visio. Пока ничего удивительного. Но я проверил принадлежность домена grapholite.ru, и к своему великому удивлению обнаружил, что он принадлежит компании Microsoft Corporation из американского города Redmond. К чему бы это?

Скачать

По традиции предоставляем портабельную Windows 10 версию для скачивания: Grapholite 4.0.1 portable 64bit (пароль для разархивации: newart.ru).
Также на сайте компании-разработчика вы можете скачать пробные версии программы для других операционных систем, в том числе мобильных.
