Вводная информация о фракталах

Фрактал - это фигура с дробной размерностью (не 2D и не 3D, а, например, 1,5D или 2,3D). Благодаря такой особенности фигура получается самоподобной, т.е. состоящей из множества частей, каждая их которых является уменьшенной копией всей фигуры в целом. Понятие фрактала в математику ввел американский ученый польского происхождения Бенуа Мандельброт (1924-2010). Вот классическая книга по фракталам (в формате djvu) основоположника этого направления математики.

Apophysis

Для генерации, отображения фракталов и сохранения их в виде картинки существует не один десяток компьютерных программ. Apophysis - одна из самых популярных. Существует базовый вариант программы (текущая версия Apophysis 2.09) и продвинутая версия (Apophysis 7X). В последней больше настроек, разнообразнее шаблоны и параметры, по которым шаблон можно изменять. В обеих версиях можно, кроме статичной картинки, создавать видео (морфинг одного фрактала в другой). В версии 7X предусмотрены плагины для создания трехмерных фракталов. Интерфейс программ совпадает на 90%.

Изображение фракталов строится по сложноым математическим формулам. От пользователя программы математический аппарат спрятан, но дана возможность менять различные параметры формул, которые влияют на трансформации и цвет конечного изображения. Один из самых простых сценариев работы с программой: а) выбрать шаблон, который ближе всего к тому, что вы хотите получить в итоге; б) в редакторе назначить дополнительные трансформации или изменить параметры заданных для этого шаблона трансформаций; в) отрегулировать цветовую гамму; г) сохранить на диск в стандартном графическом формате png с прозрачным фоном. Шаблоны называются флеймами (flames). Сохранение на диск называется рендерингом (render flame).

Flames

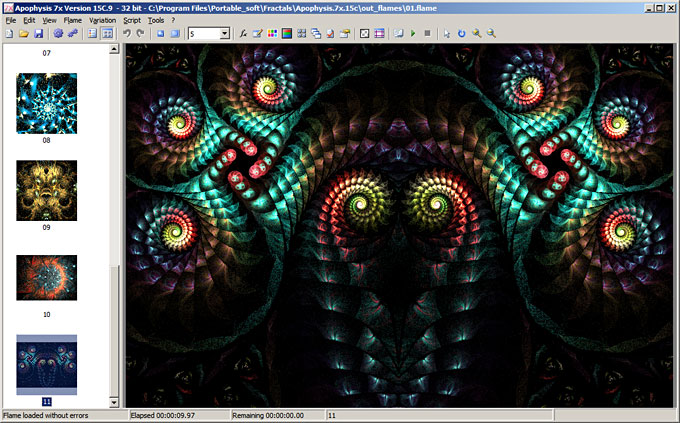

В любую поставку программы включается большая или не очень коллекция флеймов. Каждый флейм - это сохраненный набор параметров фрактала. Внешне пользователь может видеть флеймы в виде списка в левой части окна программы. Это список названий в виде текста или превьюшки. Переключаться между режимами отображения можно по кнопкам Classic view и Trumbnail view на панели инструментов. Клик на пункт этого списка приведет к тому, что в центральное окно программы загрузится этот шаблон и вы увидите сгенерированное изображение. Скорость отрисовки изображения зависит от установки качества. За это отвечает элемент селект на панели инструментов со значениями 5, 10, 15, 50... Чем выше выставлено качество, тем дольше отрисовывается картинка. А картинка будет перерисовываться часто, при каждом изменении хотя бы одного параметра, поэтому рекомендую выставить качество самое слабое 5, и повышать его разово, если до сохранения на диск хочется какие-то детали все же рассмотреть.

В Apophysis 7X можно сгенерировать новый флейм по кнопке New. В обеих версиях можно воспользоваться флеймом скачанным из Интернета - просто откройте в программе файл с диска с расширением flame. Также вы сами можете создать флейм в виде файла на диске - в меню File подпункт Save Parameters.

Для новичков работа с программой - это не столько целенаправленное изменение параметров, сколько выбор между вариантами, которые сгенерировала сама программа. На панели есть кнопка Mutation - по ней случайным образом создаются 8 вариаций относительно текущего флейма. В открывшемся окне - 9 комбинаций, ваш первоначальный вариант - в центре. Можно задать программе параметр, который будет участвовать в мутациях.

Редактор

Самый интересный модуль программы - это редактор (Editor). В редакторе вы производите тонкую и тончайшую настройку формул (которые все равно скрыты, но вы работаете с их параметрами). В редакторе также можно создать свой фрактал с нуля (самая левая кнопка New Flame на панеле инструментов редактора). Кнопкой New Transform добавляется новая трансформация, которая отображается на главном поле редактора в виде треугольника. На закладке Variations для трансформации выбирается параметр и выставляется его значение, отличное от 0 (если 0, то параметр не участвует в формуле). В поле Weight выставляется вес трансформации (степень влияния на всю картинку). Подробнее о работе с редактором вы можете почитать здесь.

Цвета

Цветовую гамму для вашего фрактала можно назначать как для отдельной трансформации (это делается в редакторе на закладке Colors), так и для всей композиции (кнопка Gradient на панели главного окна Apophysis). Градиенты также как и флеймы можно сохранять на диск и обмениваться ими между пользователями. На закладке градиента можно регулировать цветовую гамму, контрастность, яркость, размытость, насыщенность...

Примеры фракталов, полученных с помощью Apophysis
